不同類型熱電阻的工作原理及其構造介紹！

      熱電阻是中低溫區常用的溫度檢測元件。其主要優點是測量精度高，性能穩定。鉑電阻的測量精度準確，不僅廣泛應用于工業溫度測量，而且制成標準基準儀。

      一、測溫原理及測溫材料

      熱電阻測溫是利用金屬導體的電阻值隨著溫度的升高而增加的特性來測量溫度。大多數電阻是由純金屬材料制成的。目前，金屬鉑和銅被廣泛使用。此外，鎳、錳和銠也被用作制造材料。

      二、結構

      (1)精通型電阻

      從熱電阻的溫度測量原理可以看出，通過電阻值的變化直接測量被測溫度的變化。因此，電阻體引出線等導線電阻的變化會對溫度測量產生影響。三線或四線通常用于影響導線電阻。

      （兩線系統：兩線和傳輸電源傳輸信號，即傳感器輸出的負載和電源串聯，電源從外部引入，負載串聯驅動負載。三線系統：三線傳感器是電源正端和信號輸出的正端分離，但它們共用一個COM端。四線系統：兩根電源線和兩根信號線。電源和信號是分開工作的。）

      (2)鎧裝電阻

      鎧裝熱電阻由感溫元件(電阻體)制成、由導線、絕緣材料和不銹鋼套管組成的堅固體外徑一般為φ2~φ8mm。與普通電阻相比，它具有以下優點：①體積小，內部無空氣間隙，熱慣性，測量滯后小；②機械性能好、抗振、抗沖擊；③可彎曲，易于安裝④使用壽命長。

      (3)端面電阻

      端面熱電阻溫度元件由特殊處理的電阻絲繞組，靠近溫度計端面。與一般軸向電阻相比，它能更正確、快速地反映被測端面的實際溫度，適用于測量軸瓦和其他部件的端面溫度。

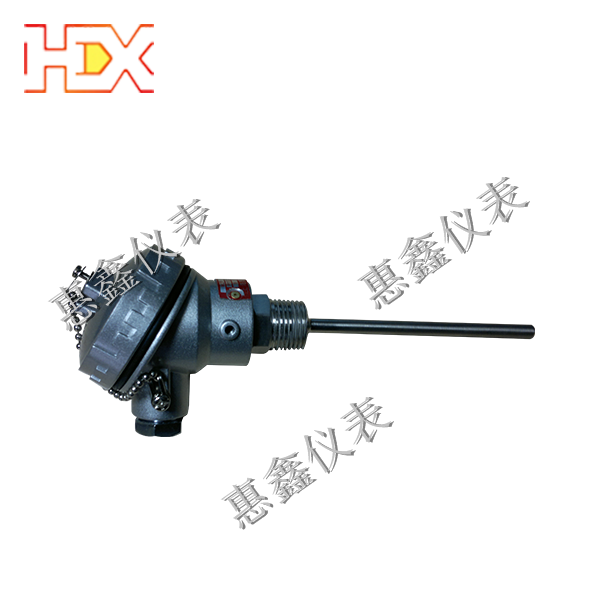

      (4)防爆型電阻

      防爆熱電阻通過特殊結構的接線盒，將殼體內爆炸性混合氣體受火花或電弧影響的爆炸限制在接線盒內，生產現場不會超過爆炸?？捎糜贐la~B3C區域爆炸危險場所的溫度測量。

      三、測溫系統的組成

      熱電阻測溫系統一般由電阻、連接線和顯示儀表組成。必須注意以下兩點：

      ①顯示儀表的電阻和分度號必須一致

      ②為了連接導線電阻變化的影響，必須采用三線制接法
